¿Cómo leer planos arquitectónicos? Guía de interpretación básica
Una planta arquitectónica es un corte horizontal imaginario realizado a 1.70 metros de altura. Permite visualizar la distribución de muros, puertas y ventanas sin el techo.
Para entender un plano, primero debemos definir qué estamos viendo. La planta arquitectónica no es una vista desde el cielo, sino un corte imaginario transversal a la construcción, generalmente a una altura de 1.70 metros. Esta técnica permite observar la distribución interior: muebles, accesos y divisiones. Si miráramos solo desde arriba, veríamos únicamente la cubierta o el techo. Este corte nos deja ver la funcionalidad del espacio.
Identificación de muros y columnas
Los muros se representan con líneas gruesas, rellenos sólidos o achurados para denotar peso. Las columnas siguen un estilo visual similar para indicar su función estructural.
Los elementos estructurales más pesados tienen mayor jerarquía visual. Los muros se dibujan con líneas notablemente más gruesas que el resto del mobiliario. Existen variantes en su representación: pueden aparecer con un relleno sólido (negro o de color), con líneas diagonales internas (achurado) o simplemente con contornos gruesos. Las columnas funcionan igual; su representación sólida o remarcada indica que son elementos de carga que sostienen la edificación.
Simbología de puertas y ventanas
Las ventanas se dibujan con líneas finas dentro del muro. Las puertas muestran su sentido de apertura mediante arcos o líneas inclinadas según su tipo.
Las aperturas en la construcción tienen gráficos específicos. Las ventanas se ilustran con dos líneas delgadas al centro del muro y dos líneas exteriores alineadas al ancho del mismo. Para las puertas, el dibujo arquitectónico indica tanto la ubicación como el funcionamiento:
Puertas abatibles: muestran una línea recta (la hoja) y una curva o línea punteada que señala el recorrido de apertura.
Puertas corredizas: se marcan indicando hacia qué lado se desliza la hoja.
Puertas de vaivén: comunes en cocinas, indican que abaten hacia ambos lados.
Representación de mobiliario e instalaciones

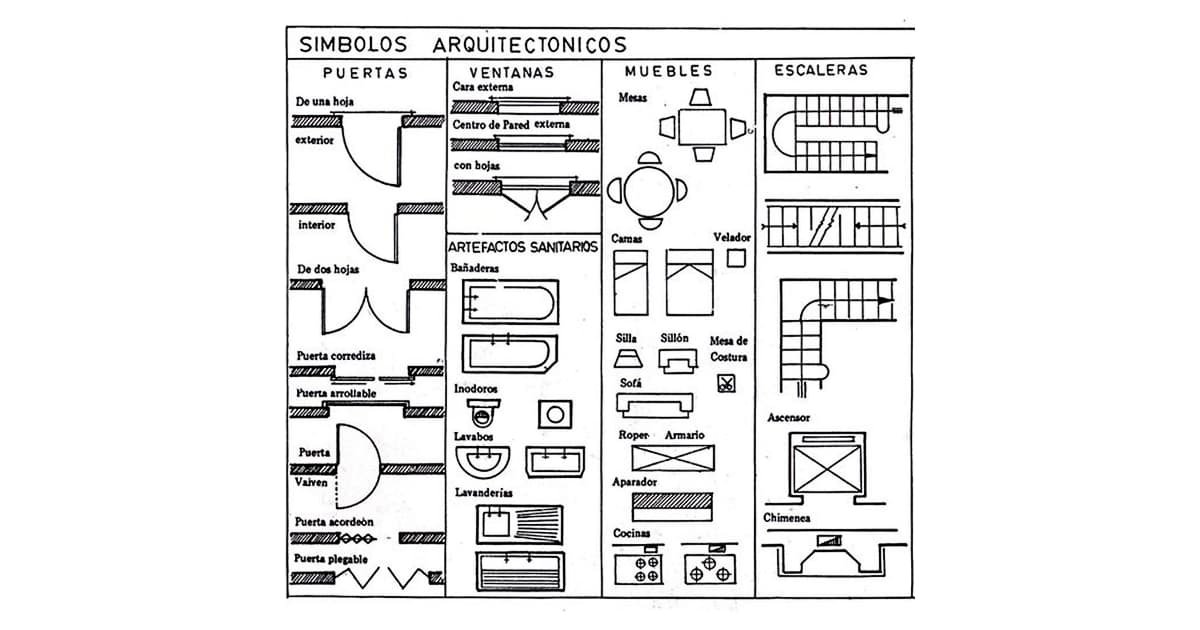

Dibujo tecnico utilizado en la representación de planos.
El mobiliario utiliza símbolos universales reconocibles por su forma. Elementos como inodoros, lavabos y estufas mantienen una representación estándar en la mayoría de los planos.
La lectura de muebles es intuitiva porque se usan formas universales, la mayoría basados en el glosario de arquitectura Neufert. En los baños, el inodoro y el lavabo tienen siluetas que imitan su forma real. En la zona de servicio y cocina, encontramos:
Lavadora y secadora: cuadros con simbología de equipo.
Boiler: círculo con una letra 'B'.
Refrigerador: rectángulo con una letra 'R'.
Estufa: muestra las hornillas y el comal.
Estos símbolos facilitan la ubicación rápida de las zonas húmedas y de servicio.
Escaleras, techos y niveles
Las escaleras usan líneas continuas para los escalones visibles y punteadas para tramos superiores. Las líneas punteadas generales indican límites de techos o volados.
Las líneas punteadas tienen un significado particular: señalan proyecciones o elementos que no están a la altura del corte. Si ves líneas punteadas en el perímetro, marcan el límite de la losa, aleros o volados del techo. En las escaleras, las líneas sólidas indican los primeros escalones; cuando la escalera pasa por encima de otra área (como un baño), se dibuja punteada para indicar que está en un nivel superior. Es necesario entender los niveles de piso:
NPT (Nivel de Piso Terminado): Indica la altura final del suelo. Ejemplo: NPT +0.15 significa 15 centímetros sobre el nivel de referencia.
Cambios de nivel: Pequeñas líneas en el suelo señalan escalones o desniveles.
Límites de propiedad y ejes
El límite del terreno se marca con una línea seguida de tres puntos. Los ejes constructivos, que centran los muros, usan una línea y un punto alternados.
Para ubicar la construcción en el terreno, existen líneas técnicas específicas. El límite de propiedad se representa con una línea seguida de tres puntos consecutivos. Los ejes, que son líneas imaginarias que cruzan por el centro de los muros para guiar la construcción, se dibujan con una línea y un punto alternados. Finalmente, las 'cotas' son las líneas externas que indican las medidas exactas de cada tramo.
Preguntas frecuentes
-
Significa Nivel de Piso Terminado. Indica la altura exacta del suelo finalizado en relación con un punto de referencia (generalmente el nivel de banqueta o calle marcado como 0.00).
-
Los muros se representan con líneas gruesas o rellenos sólidos para indicar solidez, mientras que las ventanas se dibujan con líneas finas y delgadas dentro del espacio del muro.
-
Generalmente indican proyecciones de elementos que están por encima del nivel de corte (1.70m), como límites de techos, volados, aleros o el recorrido de una escalera en niveles superiores.
